راز رنگ سیم ها: چگونه می توان هدف و عملکرد سیم ها را بر اساس رنگ تشخیص داد

در جامعه مدرن، برق به بخشی ضروری از زندگی ما تبدیل شده است. از وسایل برقی مختلف در خانه گرفته تا تجهیزات بزرگ در تولیدات صنعتی، سیم ها نقش حیاتی در این سیستم ها دارند. با این حال، برای بسیاری از مردم، سیم های رنگارنگ یک راز است. سیم های رنگ های مختلف چه چیزی را نشان می دهند؟ کاربرد آنها در سیستم قدرت چیست؟ این مقاله راز رنگ سیم ها را برای شما فاش می کند تا بتوانید عملکرد و کاربرد سیم ها را بهتر درک کنید و همچنین ضمانت ایمنی را به زندگی خود اضافه کنید.



در سیستم قدرت، سیم‌هایی با رنگ‌های مختلف، عملکردهای متفاوتی را نشان می‌دهند، که تشخیص و تشخیص را در هنگام نصب و نگهداری آسان‌تر می‌کند. در اینجا چند رنگ سیم رایج و آنچه که نشان می دهند آورده شده است:

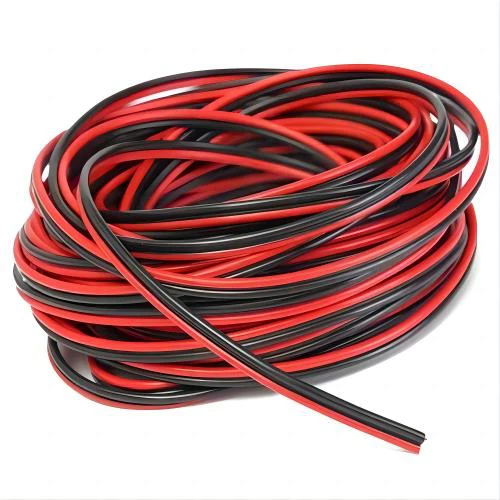

مشکی و قرمز:این دو رنگ معمولاً برای سیم های زنده (L) که به سیم های فاز نیز معروف هستند استفاده می شود. سیم برق بخشی زنده از سیستم قدرت است که وظیفه انتقال جریان از منبع برق به تجهیزات مصرف کننده برق را بر عهده دارد. چه در یک مدار خانگی و چه در یک مدار صنعتی، سیم برق یک بخش حیاتی است.
سفید و خاکستری:این دو رنگ عموما برای سیم های خنثی (N) استفاده می شود. سیم خنثی کانالی برای برگشت جریان است که بسته شدن مدار را تضمین می کند. در مدار سه فاز، سیم خنثی ولتاژ را متعادل می کند و عملکرد پایدار سیستم قدرت را تضمین می کند.
سبز و زرد:این دو رنگ معمولا برای سیم زمین (E) استفاده می شود. وظیفه اصلی سیم زمین محافظت از مدار و جلوگیری از موقعیت های خطرناک مانند برق گرفتگی است. هنگامی که یک مدار خراب می شود، سیم زمین می تواند جریان را به زمین هدایت کند و در نتیجه از ایمنی پرسنل و تجهیزات محافظت کند.



علاوه بر رنگ های رایج سیم که در بالا ذکر شد، رنگ های دیگری از سیم ها در برخی سناریوهای کاربردی خاص وجود دارد. این رنگ ها به تشخیص بیشتر عملکردهای مختلف کمک می کنند و عملکرد ایمن و کارآمد سیستم قدرت را تضمین می کنند.
آبی:در مدارهای DC معمولا از سیم های آبی به عنوان استفاده می شودقطب های منفی. در مدارهای AC، گاهی اوقات از سیم های آبی به عنوان سیم های خنثی نیز استفاده می شود. با توجه به تفاوت مدارهای DC و AC، استفاده از سیم های آبی نیز متفاوت است.
رنگ قهوه ای:در مدارهای AC، سیم های قهوه ای اغلب به عنوان استفاده می شودسیم های زندهبه خصوص در اروپا و برخی مناطق دیگر. استانداردهای استفاده از سیم های قهوه ای در کشورها و مناطق مختلف متفاوت است، بنابراین در استفاده از آنها باید توجه ویژه ای شود.
نارنجی:در مدارهای چند سیم اغلب از سیم های نارنجی رنگ استفاده می شودسیم کشی میانی. به عنوان مثال، در مدار سوئیچ دو طرفه، ممکن است از سیم های نارنجی رنگ برای اتصال خط بین کلید و لامپ استفاده شود.
بنفش و صورتی:این رنگ ها گاهی اوقات برایاهداف خاصمانند مدارهای کنترل یا مدارهای روشنایی، برای جلوگیری از اشتباه گرفتن با سیم های دیگر. سیم های بنفش و صورتی به شناسایی سریع سیم ها با عملکردهای خاص در برخی مدارهای پیچیده کمک می کنند.





استانداردهای استفاده از رنگ سیم ممکن است در کشورها و مناطق مختلف متفاوت باشد. در اینجا استانداردهای رنگ سیم برای برخی از کشورها و مناطق اصلی آمده است:
ایالات متحده:طبق قانون ملی برق (NEC)، سیاه، قرمز و آبی معمولاً برای سیم های برق دار، سفید برای سیم های خنثی و سیم های سبز یا لخت برای سیم های زمین استفاده می شود.
اروپا:در اروپا معمولاً برای سیم های برق دار از رنگ های قهوه ای، سیاه و خاکستری، برای سیم های خنثی آبی و سیم های دو رنگ سبز/زرد برای سیم های زمین استفاده می شود. این استاندارد توسط کمیسیون بین المللی الکتروتکنیکی (IEC) مشخص شده است.
چین:در چین معمولاً از قرمز، زرد و سبز برای سیم های برق دار، آبی برای سیم های خنثی و سیم های دو رنگ زرد-سبز برای سیم های زمین استفاده می شود. این استاندارد توسط اداره استاندارد ملی مشخص شده است.
درک استانداردهای رنگ سیم در کشورها و مناطق مختلف برای مهندسان برق و برقکاران بسیار مهم است. در پروژه های مهندسی چندملیتی، پیروی از استانداردهای رنگ سیم محلی می تواند به طور موثر از سیم کشی اشتباه و حوادث ایمنی جلوگیری کند.





اگرچه رنگ سیم می تواند به ما کمک کند تا به سرعت هدف آن را شناسایی کنیم، اما هنوز باید در عملیات واقعی بسیار هوشیار باشیم. در اینجا چند نکته ایمنی وجود دارد:
به نمودار مدار مراجعه کنید:قبل از هر گونه عملیات الکتریکی، حتماً با نمودار مدار مربوطه مشورت کنید تا عملکرد خاص هر سیم را تأیید کنید. نمودار مدار می تواند جزئیات طرح مدار و اطلاعات اتصال را ارائه دهد که مبنای مهمی برای عملکرد ایمن است.
از ابزار تست استفاده کنید:حتی اگر رنگ درست است، از یک ولت متر یا مولتی متر برای تست اطمینان از درستی آن استفاده کنید. از طریق آزمایش، می توانید تعیین کنید که آیا سیم برق دارد و آیا اتصال مدار صحیح است تا از کارکرد نادرست جلوگیری شود.
عملیات خاموش کردن:قبل از هر گونه عملیات الکتریکی، مطمئن شوید که منبع تغذیه را قطع کنید تا از ایمنی محیط کار اطمینان حاصل کنید. عملیات خاموش کردن به طور موثر می تواند از وقوع حوادث شوک الکتریکی جلوگیری کند و یک گام اساسی برای عملکرد ایمن است.
عملیات حرفه ای:برای سیستم های الکتریکی پیچیده، توصیه می شود که برق کاران حرفه ای کار کنند تا از حوادث ایمنی ناشی از عملکرد نادرست جلوگیری کنند. برق کاران حرفه ای دارای تجربه و تخصص غنی برای اطمینان از ایمنی و قابلیت اطمینان عملیات الکتریکی هستند.







با پیشرفت مداوم فناوری، کدگذاری رنگ و شناسایی سیم ها نیز به طور مداوم در حال توسعه و بهبود است. در آینده، با رواج شبکه‌های هوشمند و خانه‌های هوشمند، رنگ‌بندی سیم‌ها ممکن است دقیق‌تر و هوشمندانه‌تر شود. به عنوان مثال، با تعبیه برچسب های الکترونیکی در سیم ها، می توان به شناسایی و مدیریت خودکار سیم ها دست یافت و سطح هوشمندی سیستم های قدرت را بهبود بخشید.
علاوه بر این، با افزایش آگاهی زیست محیطی، مواد و فرآیندهای ساخت سیم در آینده نیز سازگارتر با محیط زیست و پایدار خواهد بود. به عنوان مثال، استفاده از مواد تجدید پذیر و پوشش های سازگار با محیط زیست برای تولید سیم ها نه تنها می تواند آلودگی محیط زیست را کاهش دهد، بلکه ایمنی و دوام سیم ها را نیز بهبود می بخشد.
با درک طبقه‌بندی رنگ‌های سیم و عملکردهایی که آنها نشان می‌دهند، می‌توانیم عملیات الکتریکی را ایمن‌تر و کارآمدتر انجام دهیم. در زندگی روزمره، این دانش نه تنها می تواند به ما در درک بهتر اصول کار تجهیزات الکتریکی کمک کند، بلکه در مواقع اضطراری راهنمایی موثری نیز به ما ارائه می دهد. امیدوارم این مقاله بتواند رمز و راز رنگ سیم ها را برای شما آشکار کند و شما را در دنیای برق راحت تر کند. چه نصب و نگهداری مدارهای خانگی و چه طراحی و راه اندازی سیستم های الکتریکی صنعتی، تشخیص صحیح رنگ سیم ها کلید تضمین ایمنی و کارایی است. با تسلط بر این دانش، نه تنها می توانید مهارت های الکتریکی خود را بهبود بخشید، بلکه می توانید به اطرافیان خود کمک و راهنمایی کنید و به طور مشترک یک محیط برق امن و قابل اعتماد ایجاد کنید.
